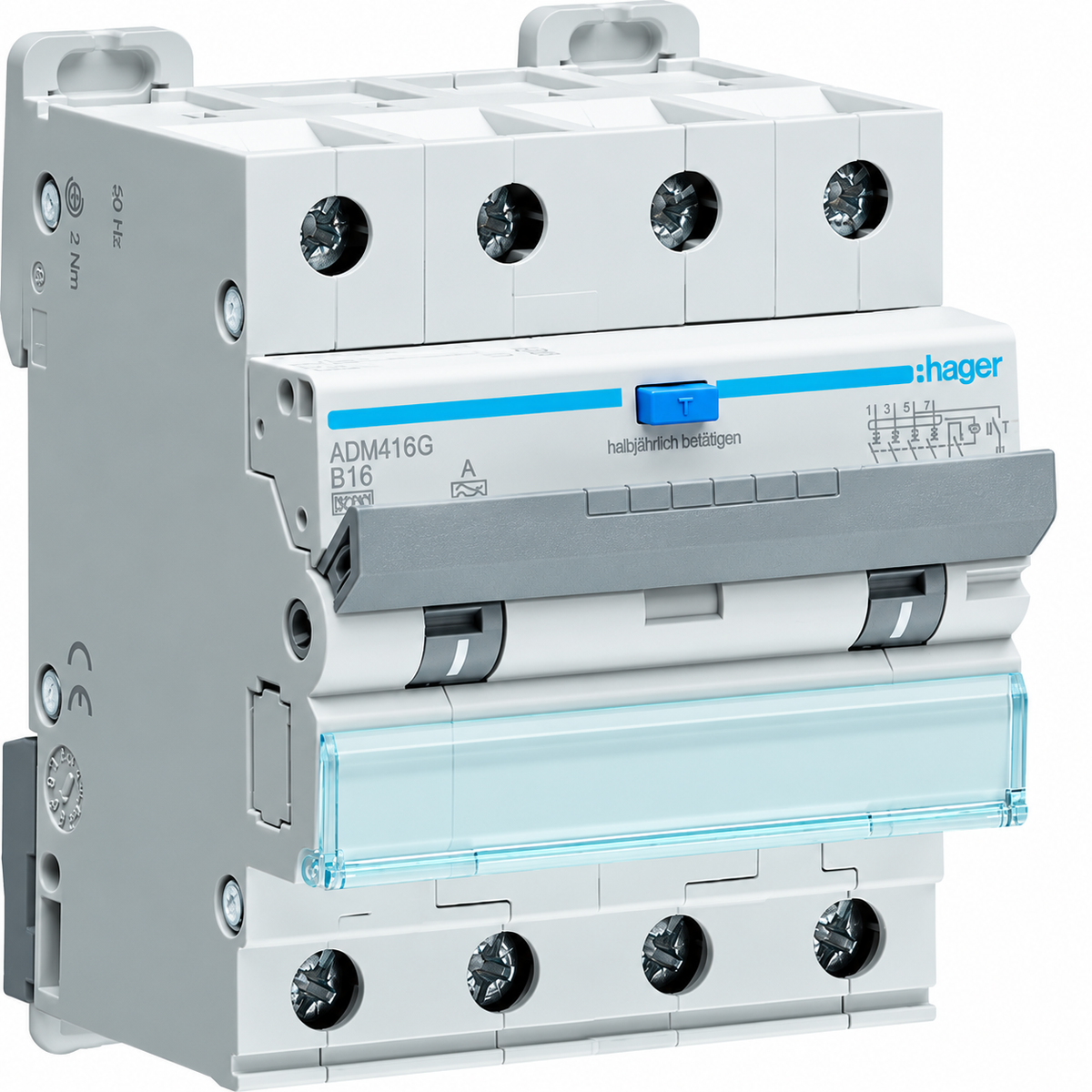

Hager aardlekautomaat B16 30mA 3-fase (4P) 6kA (ADM416G)

Hager ADM416G aardlekautomaat – complete beveiliging voor een 3-fasengroep

De Hager ADM416G combineert een installatieautomaat en aardlekschakelaar in één component. Hij beveiligt de aangesloten stroomkring tegen overbelasting, kortsluiting en lekstroom. Een praktische oplossing voor een afzonderlijk beveiligde 3-fasengroep in je groepenkast.

Deze uitvoering is voorzien van 16 ampère nominale stroom, B-karakteristiek en 30 mA aardlekbeveiliging type A. De vierpolige automaat neemt vier modules in beslag.

Waarvoor kun je deze aardlekautomaat gebruiken?

Geschikt voor stroomkringen waarvoor een vierpolige B16-automaat met 30 mA aardlekbeveiliging type A is voorgeschreven. Denk aan onderstaande toepassingen, afhankelijk van de eisen van het aangesloten apparaat.


• Warmtepomp: voor een 3-fasenwarmtepomp waarvan de fabrikant B16 en 30 mA type A toestaat. Controleer ook de aanloopstroom en eventuele elektrische bijverwarming.

• Thuisaccu: mogelijk voor de AC-aansluiting van een geschikte 3-fasenbatterijomvormer. De omvormerfabrikant moet deze stroomwaarde, karakteristiek en aardlekbeveiliging toestaan. Niet bedoeld voor de DC-kabels tussen accu en omvormer.

• Laadpaal of wallbox: mogelijk voor een laadinstallatie waarvoor B16 is voorgeschreven, mits passende 6 mA DC-foutstroombeveiliging aanwezig is en de laadpaalfabrikant type A toestaat. Deze aardlekautomaat bevat zelf geen 6 mA DC-detectie.

• Andere 3-fasenapparatuur: voor apparaten en aansluitingen waarvan de belasting en beveiligingseisen overeenkomen met deze uitvoering.

Belangrijk bij de keuze: deze automaat is niet automatisch geschikt voor iedere warmtepomp, thuisaccu of laadpaal. Sommige apparaten vragen een andere stroomwaarde, C-karakteristiek of aardlekbeveiliging type F of B. Stem de keuze af op de installatiehandleiding, bekabeling en installatieomstandigheden.

De voordelen


• Twee beveiligingen gecombineerd: aardlekbeveiliging en overstroombeveiliging in één apparaat.

• Eigen beveiliging per stroomkring: de aangesloten groep heeft een eigen aardlekfunctie.

• Vierpolige uitvoering: alle vier polen worden beveiligd en geschakeld.

• Afschakelvermogen van 6 kA: voor installaties waar dit kortsluitafschakelvermogen volstaat.

• Testknop en aardlekfoutindicator: voor functiecontrole en herkenning van een aardlekafschakeling.

B-karakteristiek en aardlektype A: wat betekent dat?

B16 geeft de uitschakelkarakteristiek en nominale stroom van de automaat aan. Type A beschrijft welke lekstromen de aardlekfunctie detecteert. B-karakteristiek is dus niet hetzelfde als aardlekbeveiliging type B.

Technische gegevens


• Merk: Hager

• Artikelnummer: ADM416G

• Productsoort: aardlekautomaat / RCBO

• Uitvoering: 4-polig

• Aantal beveiligde polen: 4

• Nominale stroom: 16 A

• Uitschakelkarakteristiek: B

• Nominale aardlekstroom: 30 mA

• Type aardlekbeveiliging: A

• Kortsluitafschakelvermogen: 6 kA

• Nominale spanning: 230–400 V AC

• Frequentie: 50 Hz

• Breedte: 4 modules

• Beschermingsgraad: IP2X

• Aansluitdoorsnede massieve ader: 1–25 mm²

• Aansluitdoorsnede soepele ader: 1–16 mm²

• Aandraaimoment aansluitklemmen: 2 Nm

• EAN: 3250611028611

• Leveringsomvang: 1 aardlekautomaat
