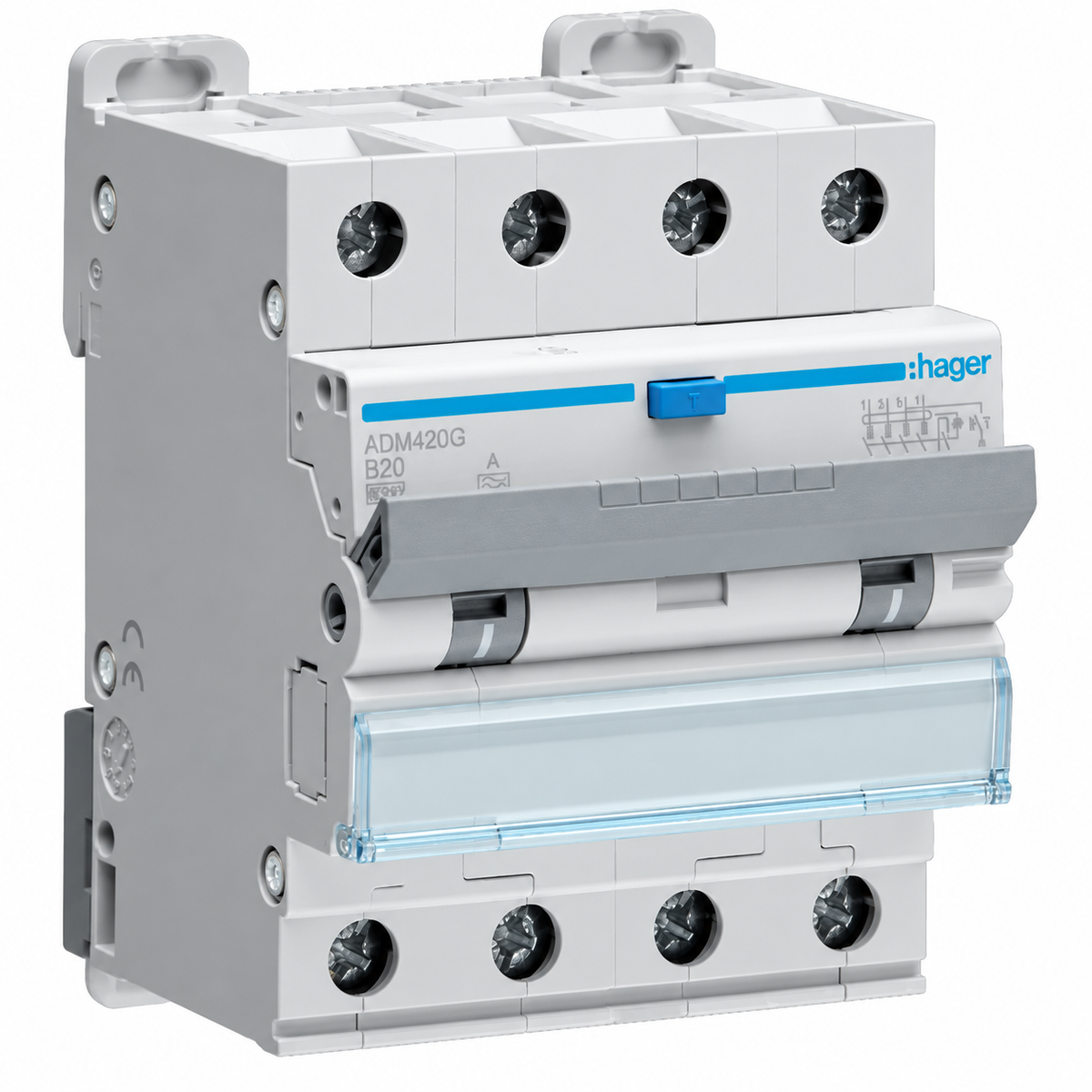

Hager aardlekautomaat B20 4P 30mA Type A (ADM420G)

Hager ADM420G aardlekautomaat – beveiliging voor een 3-fasengroep

De Hager ADM420G combineert een installatieautomaat en aardlekschakelaar in één component. Hiermee beveilig je een afzonderlijke stroomkring tegen overbelasting, kortsluiting en lekstroom.

Deze vierpolige uitvoering heeft een nominale stroom van 20 ampère, B-karakteristiek en 30 mA aardlekbeveiliging type A. Een overzichtelijke oplossing voor een eigen beveiligde 3-fasenaansluiting in de groepenkast.

Waarvoor is deze aardlekautomaat geschikt?

Voor apparatuur en stroomkringen waarvoor een vierpolige B20-automaat met 30 mA aardlekbeveiliging type A is voorgeschreven. Mogelijke toepassingen zijn:

• Warmtepompen: voor 3-fasenmodellen waarvan de fabrikant deze beveiliging toestaat. Houd rekening met de aanloopstroom en eventuele elektrische bijverwarming.
• Thuisaccu’s: voor de AC-aansluiting van een passende batterijomvormer, wanneer de fabrikant B20 en 30 mA type A toestaat. Niet bedoeld voor de DC-verbinding tussen accu en omvormer.
• Laadpalen en wallboxen: wanneer B20 is voorgeschreven en geschikte 6 mA DC-foutstroombeveiliging aanwezig is. De laadpaalfabrikant moet het gebruik van type A toestaan.
• Andere 3-fasenapparatuur: wanneer stroomverbruik, bekabeling en beveiligingseisen overeenkomen met deze uitvoering.

Let op: de juiste beveiliging verschilt per apparaat. Sommige installaties vereisen een andere stroomwaarde, C-karakteristiek of aardlektype F of B. Deze automaat heeft zelf geen ingebouwde 6 mA DC-detectie. Volg de installatievoorschriften van de aangesloten apparatuur.

De voordelen

• Gecombineerde beveiliging: aardlek- en overstroombeveiliging in één apparaat.
• Afzonderlijke aardlekfunctie: een eigen beveiliging voor de aangesloten stroomkring.
• Vierpolige uitvoering: vier beveiligde polen.
• Compact: neemt vier modules in beslag.
• 6 kA afschakelvermogen: voor installaties waar dit kortsluitafschakelvermogen volstaat.

Wat betekent B20 en type A?

B20 staat voor de B-uitschakelkarakteristiek en een nominale stroom van 20 ampère. Type A verwijst naar de aardlekbeveiliging. B-karakteristiek is dus niet hetzelfde als aardlekbeveiliging type B.

Technische gegevens

• Merk: Hager
• Artikelnummer: ADM420G
• Productsoort: aardlekautomaat / RCBO
• Uitvoering: 4-polig
• Aantal beveiligde polen: 4
• Nominale stroom: 20 A
• Uitschakelkarakteristiek: B
• Nominale aardlekstroom: 30 mA
• Type aardlekbeveiliging: A
• Kortsluitafschakelvermogen: 6 kA
• Nominale spanning: 230–400 V AC
• Frequentie: 50 Hz
• Breedte: 4 modules
• Beschermingsgraad: IP2X
• Aansluitdoorsnede massieve ader: 1–25 mm²
• Aansluitdoorsnede soepele ader: 1–16 mm²
• Aandraaimoment aansluitklemmen: 2 Nm
• EAN: 3250611028628
• Leveringsomvang: 1 aardlekautomaat
