Hager aardlekautomaat B25 4P 30mA Type A (ADM420G)

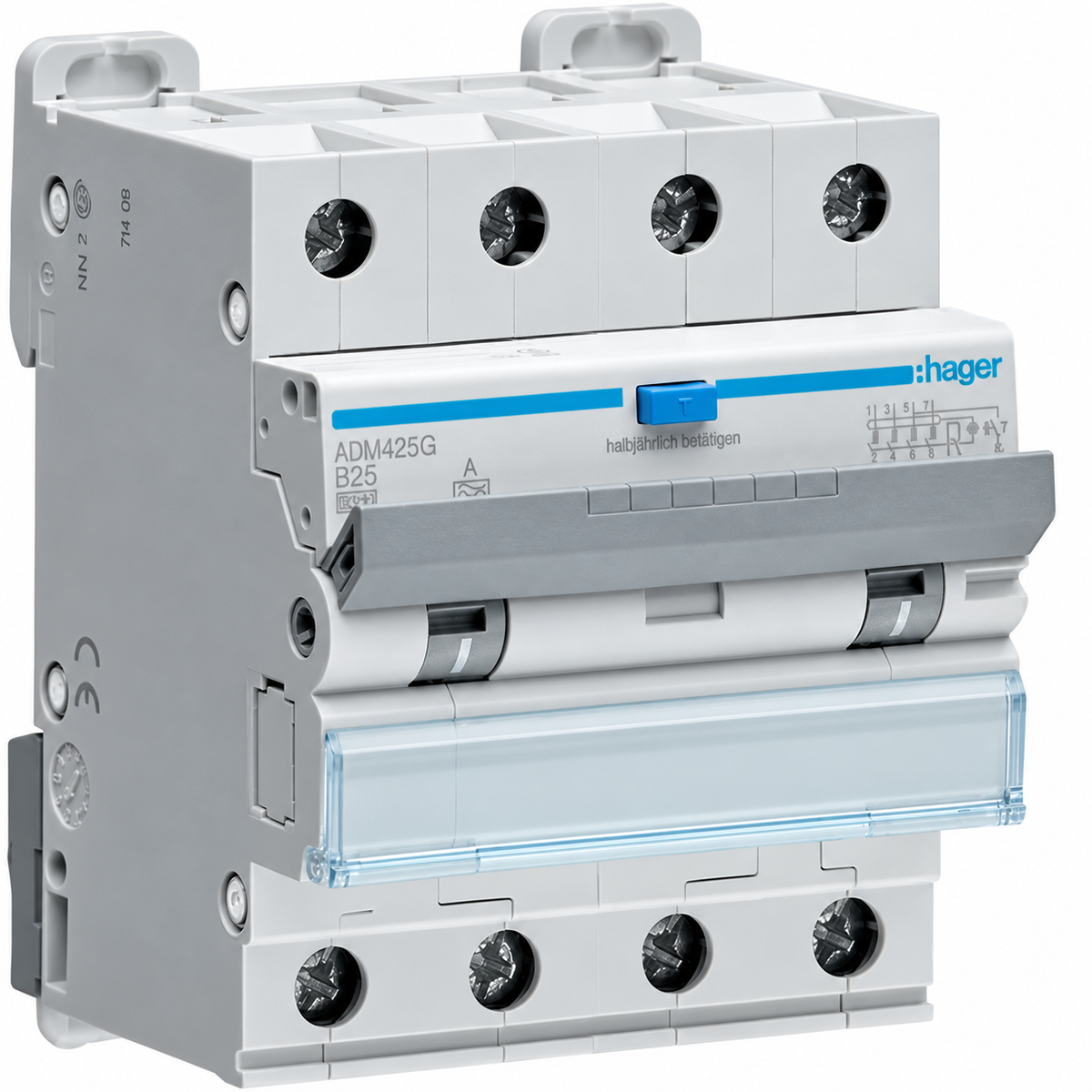

Hager ADM425G aardlekautomaat B25 – beveiliging voor een 3-fase groep

De Hager ADM425G aardlekautomaat combineert aardlekbeveiliging en installatiebeveiliging in één apparaat. Hij beschermt de aangesloten groep tegen lekstromen, overbelasting en kortsluiting. Met een nominale stroom van 25A, B-karakteristiek en een aardlekgevoeligheid van 30 mA is deze vierpolige uitvoering geschikt voor een daarvoor ontworpen 3-fase stroomkring.

Een eigen aardlekautomaat is praktisch voor apparatuur die je afzonderlijk wilt beveiligen. Zo krijgt de aangesloten groep een eigen beveiliging en ben je voor die groep niet afhankelijk van een gedeelde aardlekschakelaar.

Belangrijkste voordelen

• Gecombineerde beveiliging: aardlekschakelaar en installatieautomaat in één apparaat.
• 25A met B-karakteristiek: voor stroomkringen waarbij deze afzekering is voorgeschreven.
• 4-polige uitvoering: voor een aansluiting met drie fasen en nul, met vier beveiligde polen.
• 30 mA type A: detecteert wisselfoutstromen en pulserende gelijkfoutstromen.
• 6 kA afschakelvermogen: voor installaties waarin dit kortsluitafschakelvermogen voldoende is.
• Vier modules breed: overzichtelijk in te bouwen in een geschikte groepenkast of verdeelkast.

Waarvoor kun je deze aardlekautomaat gebruiken?

De Hager ADM425G kan worden toegepast voor een afzonderlijke 3-fase groep in een woning, werkplaats of bedrijfsruimte. De juiste keuze hangt af van het aangesloten apparaat, de bekabeling en de installatie. Mogelijke toepassingen zijn:

• Warmtepomp: wanneer de fabrikant een B25-beveiliging en aardlekbeveiliging van 30 mA type A toestaat. Bij invertergestuurde warmtepompen kan een ander aardlektype nodig zijn.
• Laadpaal of wallbox: wanneer de laadstroom, bekabeling en installatie op 25A zijn afgestemd. Gebruik van type A vereist daarnaast een passende voorziening tegen DC-foutstromen, bijvoorbeeld een geschikte 6 mA DC-detectie met uitschakeling in de laadpaal.
• Thuisbatterij of omvormer: voor de AC-aansluiting, mits de fabrikant deze afzekering en een aardlekbeveiliging van 30 mA type A voorschrijft of toestaat.
• 3-fase apparatuur: voor toestellen en installaties waarvoor een eigen B25-groep nodig is.

Wat betekenen B25, 30 mA en 6 kA?

B25 betekent dat de automaat een nominale stroom van 25 ampère en een B-uitschakelkarakteristiek heeft. De letter B beschrijft het uitschakelgedrag van de installatiebeveiliging. Het aardlekgedeelte van dit product is type A; dat is een andere aanduiding.

30 mA is de nominale aanspreekstroom van de aardlekbeveiliging. 6 kA is het kortsluitafschakelvermogen. Dit zegt dus iets anders dan de stroom van 25A waarvoor de groep wordt beveiligd.

Technische specificaties

Leveringsomvang

1 × Hager ADM425G aardlekautomaat B25, 4-polig, 30 mA type A, 6 kA.

Laat de selectie en installatie uitvoeren door een vakbekwaam installateur. De afzekering moet passen bij de kabel, de voorbeveiliging, het beschikbare kortsluitvermogen en de voorschriften van het aangesloten apparaat. Deze type A-aardlekautomaat vervangt geen voorgeschreven type B-aardlekbeveiliging of afzonderlijke DC-foutstroombeveiliging.
