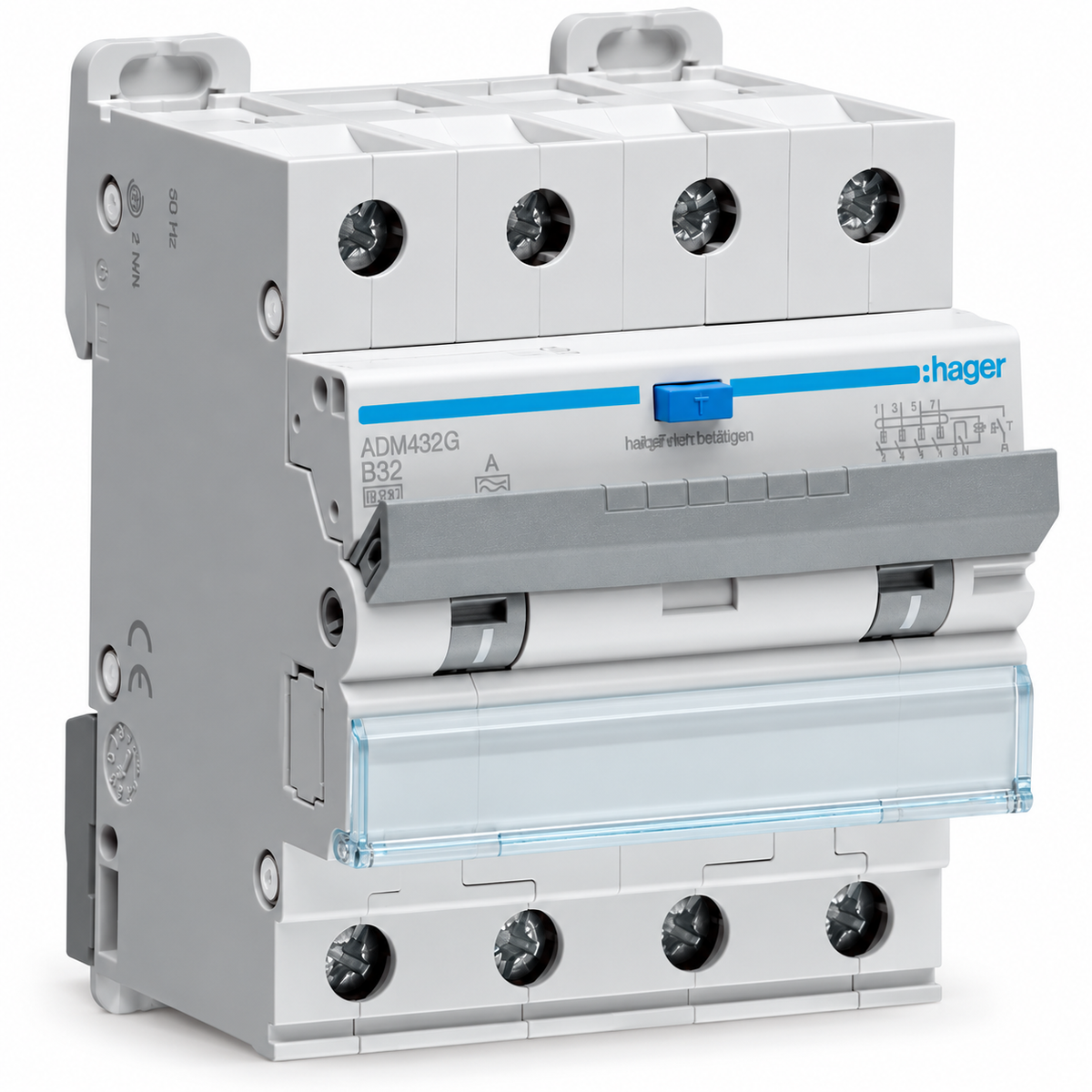

Hager aardlekautomaat B32 4P 30mA Type A (ADM432G)

Hager ADM432G aardlekautomaat B32 – beveiliging voor een 3-fase groep

De Hager ADM432G aardlekautomaat combineert een aardlekschakelaar en installatieautomaat in één apparaat. Hiermee bescherm je de aangesloten groep tegen lekstromen, overbelasting en kortsluiting. Deze vierpolige uitvoering heeft een nominale stroom van 32A, een B-karakteristiek en een aardlekgevoeligheid van 30 mA.

Een praktische oplossing voor apparatuur die een eigen beveiligde 3-fase aansluiting nodig heeft. De combinatie van beide beveiligingen in één component zorgt voor een overzichtelijke opbouw van de groepenkast.

Belangrijkste voordelen

• Drie beveiligingsfuncties: bescherming tegen lekstromen, overbelasting en kortsluiting.
• B32-uitvoering: 32A nominale stroom met B-uitschakelkarakteristiek.
• Vierpolig: voor een aansluiting met drie fasen en nul, met vier beveiligde polen.
• Aardlekbeveiliging type A: detecteert wisselfoutstromen en pulserende gelijkfoutstromen.
• 30 mA gevoeligheid: aanvullende bescherming tegen elektrische schokken.
• Compacte opbouw: neemt vier modules in de verdeelkast in beslag.

Waarvoor is deze aardlekautomaat geschikt?

De Hager ADM432G is bedoeld voor stroomkringen waarvoor een 32A-beveiliging met B-karakteristiek en 30 mA type A-aardlekbeveiliging passend is. Denk aan een afzonderlijke groep voor apparatuur in een woning, werkplaats of bedrijfsruimte.

• Warmtepomp: wanneer de fabrikant B32 en aardlekbeveiliging type A met 30 mA toestaat. Bij invertergestuurde warmtepompen kunnen andere eisen gelden.
• Laadpaal of wallbox: wanneer de installatie en laadstroom passen bij deze afzekering. Voor toepassing van type A moet ook de vereiste DC-foutstroombeveiliging aanwezig zijn, bijvoorbeeld geschikte 6 mA DC-detectie met uitschakeling in de laadpaal. B32 betekent niet automatisch dat de automaat voor iedere 22 kW-laadpaal geschikt is.
• Thuisbatterij of omvormer: voor de AC-aansluiting, mits de fabrikant deze afzekering en een externe aardlekbeveiliging van 30 mA type A voorschrijft of toestaat.
• 3-fase apparatuur en CEE-aansluitingen: voor passend ontworpen stroomkringen waarbij B32 de juiste beveiliging is.

Wat betekenen B32, type A en 6 kA?

B32 staat voor een nominale stroom van 32 ampère en een B-uitschakelkarakteristiek. De letter B heeft betrekking op het uitschakelgedrag bij overstroom. Type A beschrijft welke soorten foutstromen het aardlekgedeelte kan detecteren.

Het kortsluitafschakelvermogen van 6 kA geeft aan welk kortsluitvermogen de automaat onder de voorgeschreven omstandigheden kan afschakelen. De installateur moet controleren of dit voldoende is op de plaats waar de automaat wordt gemonteerd.

Technische specificaties

Leveringsomvang

1 × Hager ADM432G aardlekautomaat B32, 4-polig, 30 mA type A, 6 kA.

Laat de selectie en installatie uitvoeren door een vakbekwaam installateur. De beveiliging moet passen bij de bekabeling, voorbeveiliging, belasting en voorschriften van het aangesloten apparaat. Houd rekening met temperatuur en plaatsing naast andere componenten. Deze type A-aardlekautomaat vervangt geen voorgeschreven type B-aardlekbeveiliging of afzonderlijke DC-foutstroombeveiliging.
